Теплообмінник без трубок Kratki

Обмінник теплої води – це камінне кріплення, призначене для встановлення на димохідному отворі каміна. Він призначений для відновлення частини теплової енергії, що міститься в димових газах, які надходять з камери згоряння камінної топки.

Тепло передається далі в теплу побутову воду або через систему центрального опалення. в нагрівачі у житлових помешканнях. Це дуже економне джерело тепла, оскільки не потребує споживання додаткового палива, використовує лише надлишок тепла димових газів, що надходять у димохід.

Гарячі димові гази передаються обмінником, нагріваючи воду в контурі обмінника. Тепла вода виводиться через вихід, розташований у верхній частині обмінника.

Обмінник пристосовано до роботи з установками калориферів та підлогового підігріву з печей центрального опалення для твердого палива, газу, нафти, електроенергії та з тепловими насосами й сонячними батареями. Обмінник теплої води виготовлено зі сталі, призначеної для роботи при підвищених температурах.

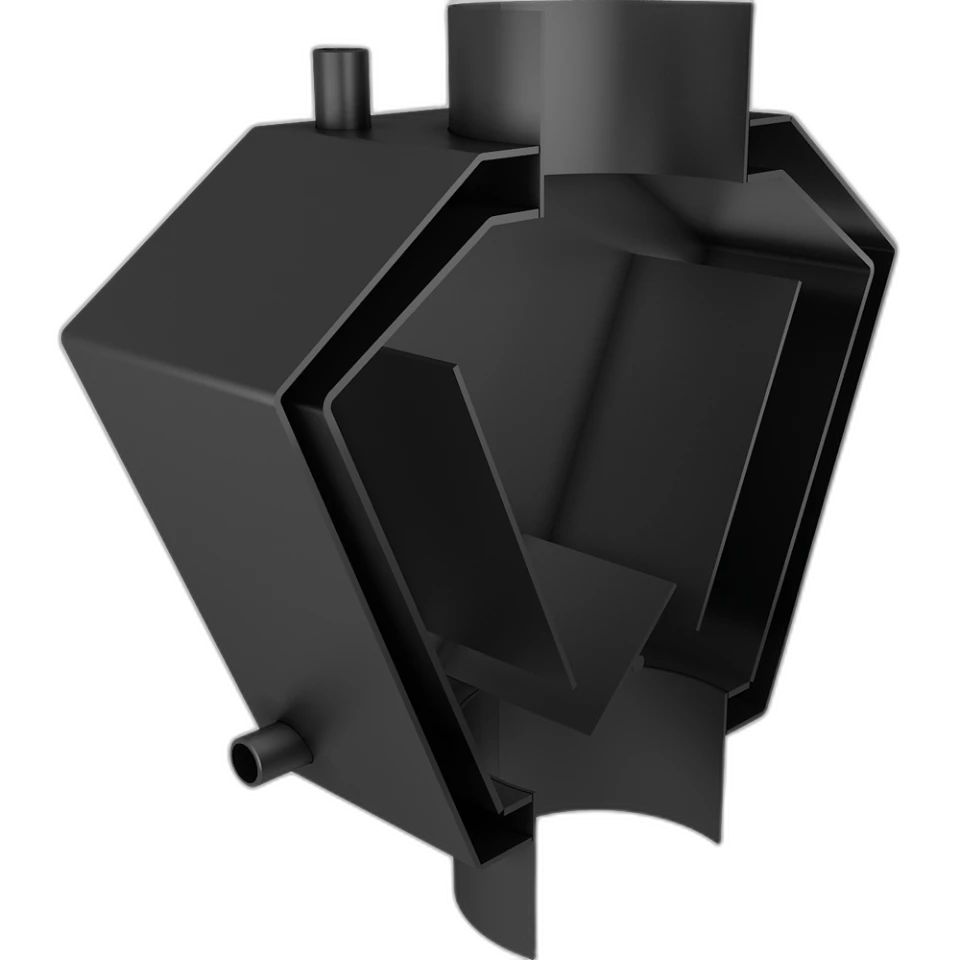

Матеріал пристосований до роботи в системах центрального опалення, забезпечує високу надійність пристрою, термостійкість та довговічну працю. Центральною частиною обмінника є внутрішня камера.

На вході в камеру встановлена рухома опорна плита, яка забезпечує правильне розташування шибера. Шибер, який керує потоком димових газів, інсталюється у внутрішню камеру: 1 – шибер, розташований вертикально у відкритій позиції – димові гази протікають по центру обмінника безпосередньо до каміна – обмінник виключений 2 – шибер, розташований горизонтально у закритій позиції – димові гази омивають водяний контур обмінника, передаючи тепло водяному контуру – обмінник включений.

Увага! При розпалюванні каміна шибер повинен знаходитися у вертикальній позиції (обмінник виключений).

Вбудовуючи обмінник, слід завжди пам ятати про надання доступу до регулювання шибера, наприклад, через дверцята огляду. Технічні дані: Потужність (кВт): від 5 до 7 – залежить від потужності камінної топки Діаметр димоходу (мм): 200 Тепловий ККД (%): до 65 % (залежно від ефективності камери згоряння) Вага (кг): 54,2 Водомісткість (л): 17,5.
